Praktikum Routing Studi Kasus

Perusahaan XYZ memiliki 3 kantor Cabang. Pada kantor cabang 1 memiliki 14 komputer yang terhubung menggunakan kabel serta terdapat 5 Laptop yang terhubung menggunakan media Wireless. Sedangkan pada kantor cabang 2, memiliki 20 komputer yang terhubung menggunakan kabel. Dan kantor cabang 3 memiliki 10 komputer.
Anda sebagai seorang Network Administrator diminta untuk melakukan konfigurasi terhadap ketiga kantor cabang tersebut dengan ketentuan, sebagai berikut :

1. Melakukan konfiguarsi IP Address dengan menggunakan Subnetting pada perangkat Komputer dan Laptop yang terhubung. Tidak dianjurkan menggunakan /24,
2. Berikan IP Address dengan menggunakan subnetting /30 terhadap interface yang terhubung secara langsung dari router ke router,
3. Terapkan konfigurasi Routing Dynamic,
4. Serta pastikan seluruh Client di Kantor Cabang 1, kantor cabang 2 dan kantor cabang 3 dapat saling terkoneksi dengan baik
5. Setelah jaringan berjalan sesuai dengan fungsinya, upload dokumentasi pembuatan jaringan kedalam blog.

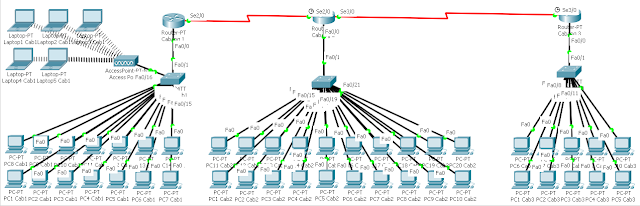

Skema Jaringan

Konfigurasi Router1 (Cabang 1) :

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 192.168.0.1 255.255.255.224

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface serial 2/0

Router(config-if)#ip address 172.16.0.1 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#ip dhcp pool LAN-POOL-1

Router(dhcp-config)#network 192.168.0.0 255.255.255.224

Router(dhcp-config)#default-router 192.168.0.1

Router(dhcp-config)#exit

Router(config)#router eigrp 1

Router(config-router)#network 192.168.0.0

Router(config-router)#network 172.16.0.0

Router(config-router)#network 192.168.10.0

Router(config-router)#network 192.168.20.0

Router(config-router)#network 172.16.10.0

Router(config-router)#no auto-summary

Router(config-router)#end

Router#copy running-config startup-config

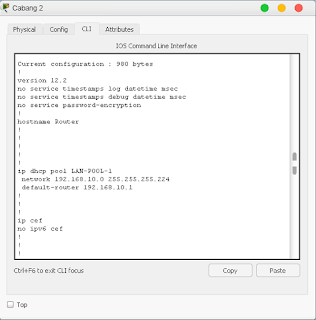

Konfigurasi Router2 (Cabang 2) :

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 192.168.10.1 255.255.255.224

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface serial 2/0

Router(config-if)#ip address 172.16.0.2 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface serial 3/0

Router(config-if)#ip address 172.16.10.1 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#ip dhcp pool LAN-POOL-1

Router(dhcp-config)#network 192.168.10.0 255.255.255.224

Router(dhcp-config)#default-router 192.168.10.1

Router(dhcp-config)#exit

Router(config)#router eigrp 1

Router(config-router)#network 192.168.0.0

Router(config-router)#network 172.16.0.0

Router(config-router)#network 192.168.10.0

Router(config-router)#network 192.168.20.0

Router(config-router)#network 172.168.10.0

Router(config-router)#no auto-summary

Router(config-router)#end

Router#copy running-config startup-config

Konfigurasi Router3 (Cabang 3) :

Router>en

Router>enable

Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 192.168.20.1 255.255.255.224

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#interface serial 3/0

Router(config-if)#ip address 172.16.10.2 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#ip dhcp pool LAN-POOL-1

Router(dhcp-config)#network 192.168.20.0 255.255.255.224

Router(dhcp-config)#default-router 192.168.20.1

Router(dhcp-config)#exit

Router(config)#router eigrp 1

Router(config-router)#network 192.168.0.0

Router(config-router)#network 172.16.0.0

Router(config-router)#network 192.168.10.0

Router(config-router)#network 192.168.20.0

Router(config-router)#network 172.16.10.0

Router(config-router)#no auto-summary

Router(config-router)#end

Router#copy running-config startup-config

13170542

13.4A.01
